Schmetterlingslasertreibermodul
1. Produkteinführung:

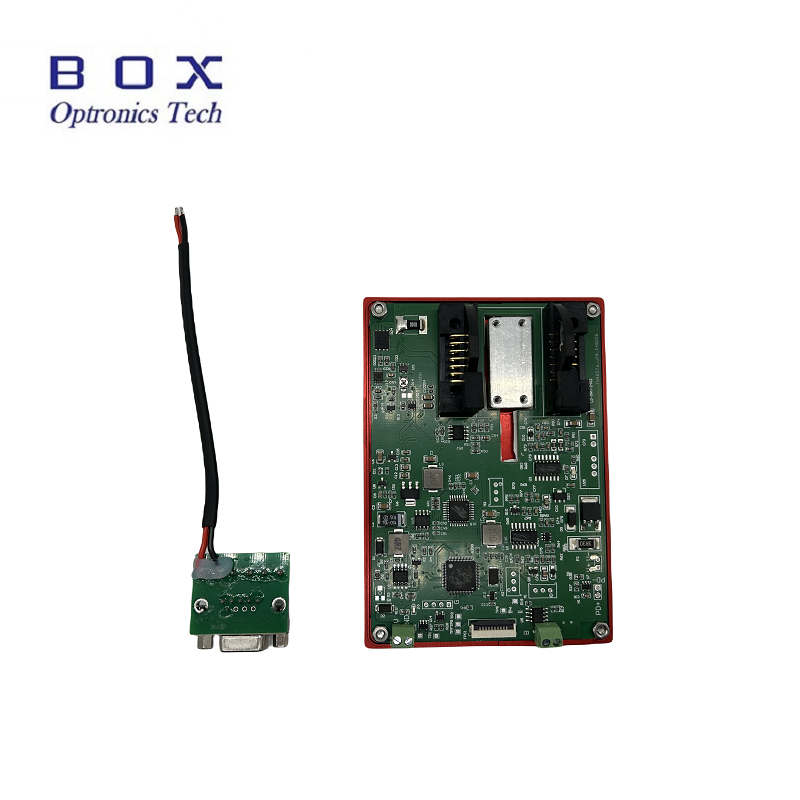

Die Schmetterlingslasertreiberplatine von Box optrponics ist ein multifunktionales Modul, das Temperaturregelung und Halbleiterantrieb integriert. Es wurde in die aktuelle Industrie eingeführt International fortschrittliche Halbleiter-Laser-Stromversorgungstechnologie, die hochwertige Komponenten für die Produktion verwendet. Es hat die Vorteile der guten Konstantstromeigenschaften, des stabilen Stroms und der starken Störfestigkeit. Es hat auch einen stabilen Spannungs- und Konstantstrom-Doppelschutzkreis, um Überspannung und Überspannung zu verhindern und den stabilen Betrieb und die Lebensdauer des Lasers sicherzustellen. Die ganze Maschine ist voll konfiguriert, mit stabiler Leistung und hoher Wirtschaftlichkeit, passend für den Gebrauch durch verschiedene Hersteller, Unternehmen, Universitäten und wissenschaftliche Forschungseinrichtungen.

Nombre del archivo: Formato: tamaño:

Descripción Feedback
2. Produkteigenschaften:
Ausgangsspannung adaptive Last 2,5V;
Ausgangsstrom: 100mA, 150mA, 300mA, 500mA, 1000mA (optional);
Die aktuelle Stabilität ist besser als 0.1%;
Der Ausgangsstrom hat Software-Steuermodus;
TEC Ausgangsspannung 1-5V einstellbar, Strom 3A;
Ausgestattet mit Schutz gegen Überstrom, Überspannung, Überhitzung usw;
Ausgestattet mit Schutzfunktionen wie langsamer Stromanstieg und langsamer Stromabfall;
Hohe Stabilität, hohe Störfestigkeit und geringes Rauschen.
3. Produktanwendung:
Halbleiter gepumpter Laser und DFB Seed Source Antrieb;
Experimentelle und Forschungsquellen zur Temperaturregelung.
4. Produktspezifikationen:

Type

Parameter

BDF-051H-B

BDF-055H-B

BDF-051T-B

Input Voltage(VDC)

5V±15%

5V±15%

5V±15%

Output Voltage(V）

0~2.5

0~2.5

0~2.5

Output Current(Am)

0~100

0~500

0~1000

Teperature control precision

±0.1℃

Dimensions

W×L×H＝120*85*30mm

Remote Interface

RS485（Standard））

5.pin Definition

PIN

Description

PIN

Description

1

TEC(+)

14

TEC(–)

2

Thermistor

13

Case Ground

3

PD Monitor Anode(-)

12

NC

4

PD Monitor Cathode(+)

11

Laser Cathode(-)

5

Thermistor

10

Laser Anode(+)

6

NC

9

NC

7

NC

8

NC
Paket
Original Kartonverpackung;
Als Anforderung der Kunden.

Versand
5-10 Werktage nach erhalten die Zahlung;
Versand: Lufttransport (DHL / UPS / TNT / Fedex / EMS / CHINA POST);
Die Versandkosten hängen von Gewicht und Größe ab.


Zahlung
Für große Aufträge: T/T, Kreditkarte;
Für kleine Bestellungen werden Paypal akzeptiert.

Garantie
Alle Produkte wurden vor dem Versand getestet.
Alle Produkte haben 1-3 Jahre Garantie. (Nach der Qualitätsgarantiezeit begann, angemessene Wartungsgebühr zu erheben.)

Rückerstattung und Ersatz
Wir schätzen Ihr Geschäft und bieten Ihnen eine sofortige Rückgabebedingungen für 7 Tage. (7 Tage nach Erhalt der Artikel);
Wenn die Artikel, die Sie bei uns kaufen, nicht von perfekter Qualität sind, das heißt, sie funktionieren nicht elektronisch gemäß den Spezifikationen des Herstellers, senden Sie sie einfach an uns zurück, um sie zu ersetzen oder zu erstatten;
Wenn die Artikel defekt sind, benachrichtigen Sie uns bitte innerhalb von 3 Tagen nach Lieferung;
Alle Artikel müssen im ursprünglichen Zustand zurückgegeben werden, um eine Rückerstattung oder einen Ersatz zu erhalten.
Der Käufer ist verantwortlich für alle anfallenden
